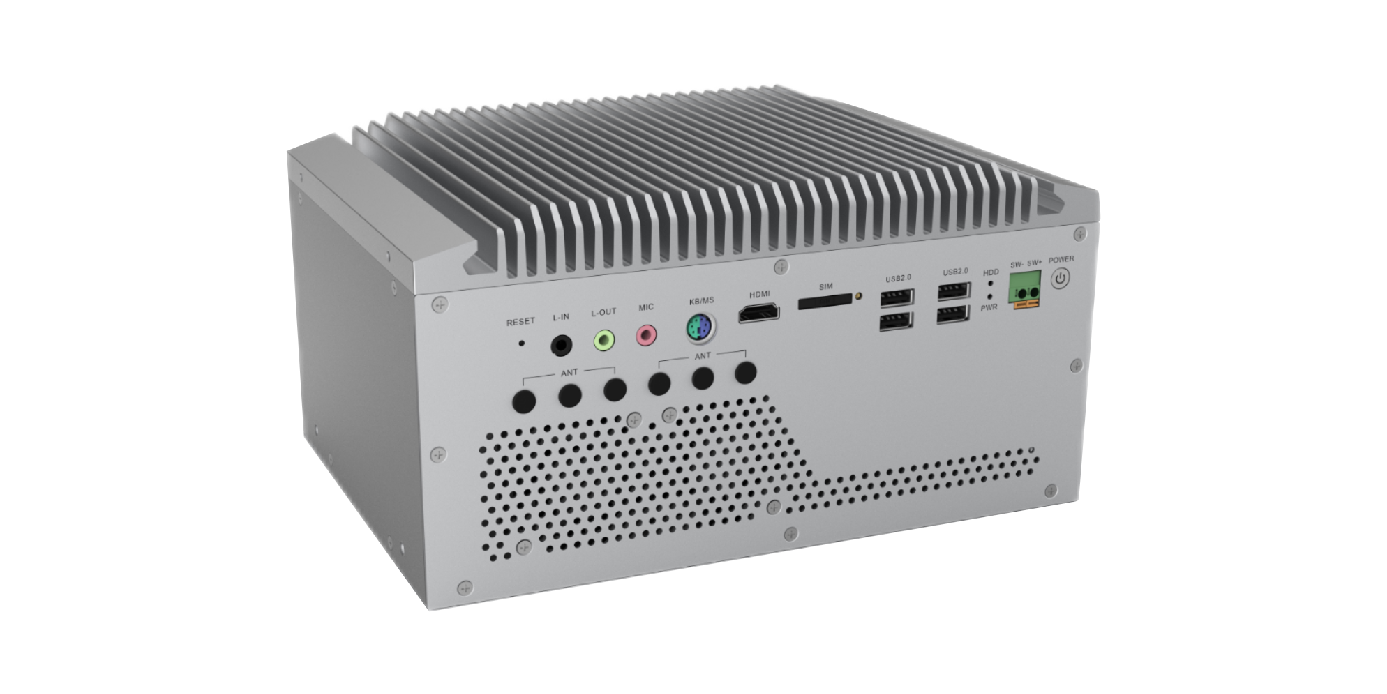

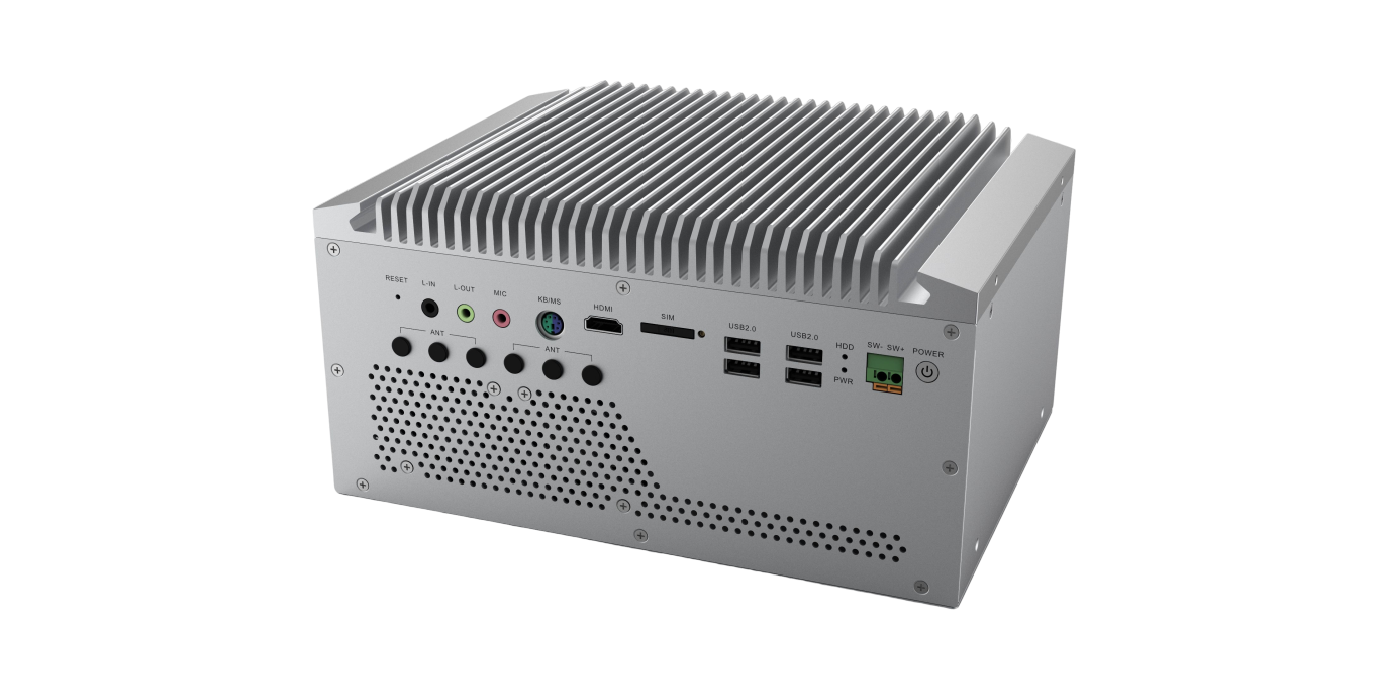

芯片组

Z390

BIOS

AMI UEFI/Legacy BIOS

内存

2xDDR4 2133/2400/2666MHz SO-DIMM，up to 64GB

操作系统

Win7/Win10/WES7/Linux , 32 位/64 位

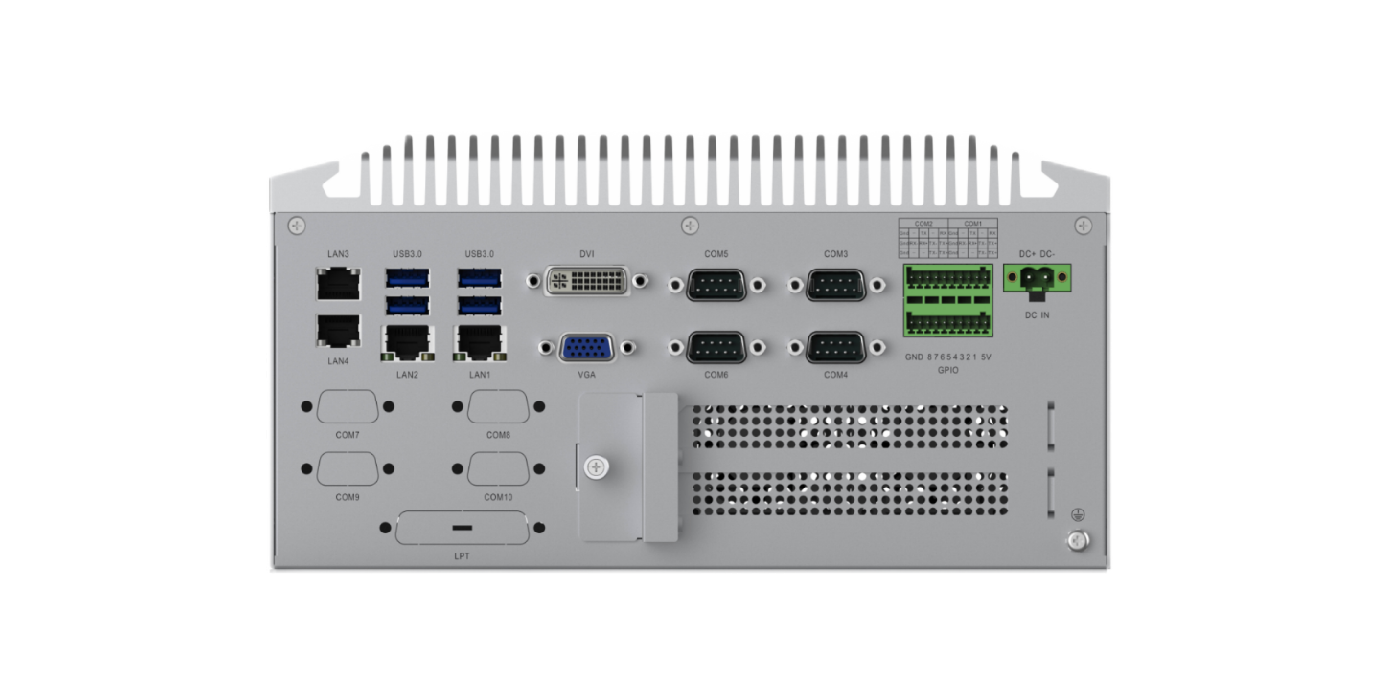

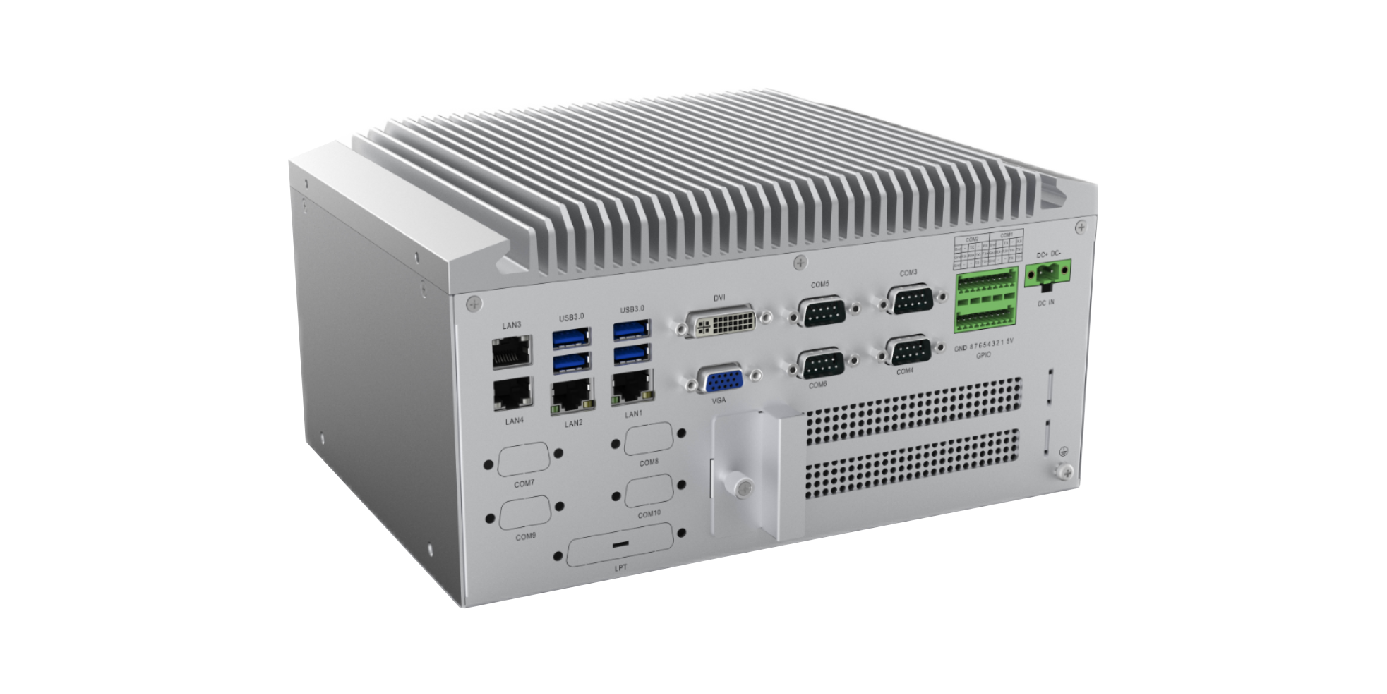

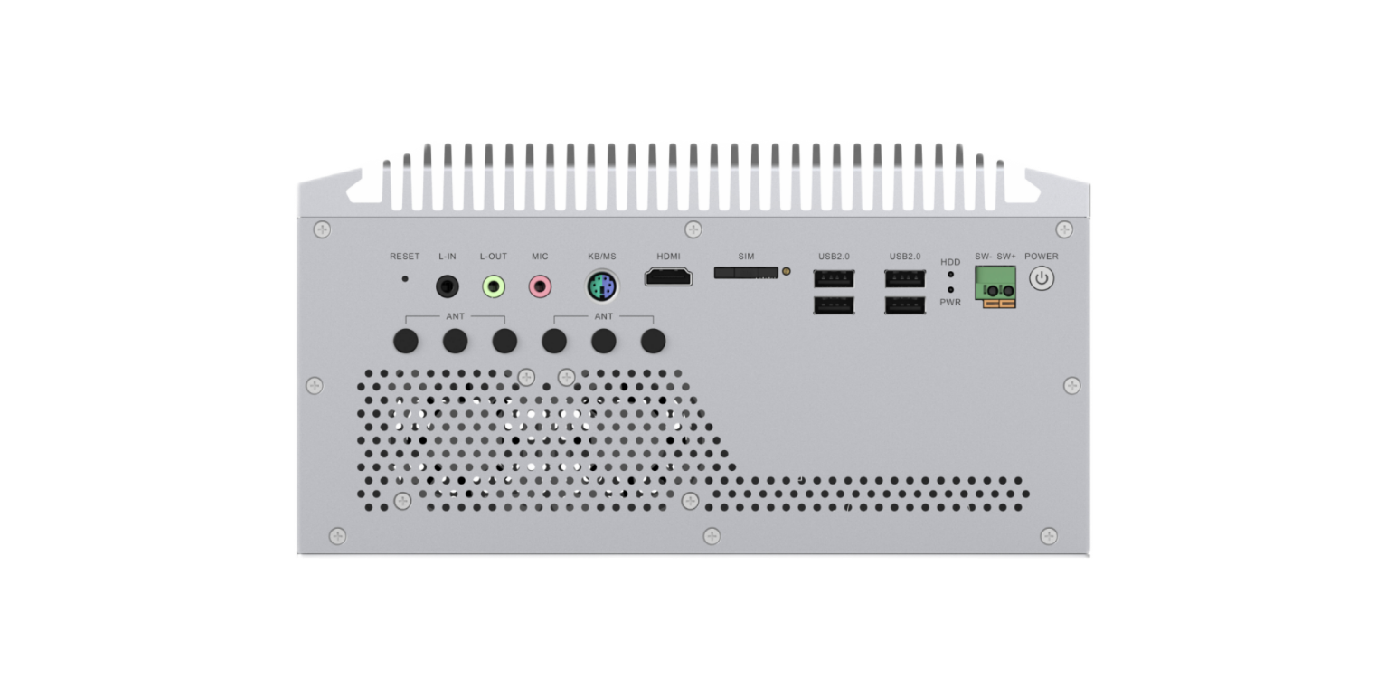

I/O 接口

USB

4xUSB3.0,4xUSB2.0,1xUSB2.0Type A(内部)

COM

后I/O 6个串口:COM1&2 支持四线 RS232/422/485(凤凰端子), COM3~6 支持 RS232(DB9接口),

可选串口模块扩展多 4x RS232 或 4xRS422/485 串口

GPIO

8 位数字 I/O

PS2

前面板1个 PS/2 键盘和鼠标

LED

1xPower, 1xHDD

扩展

PCIe/M.2/Mini-PCIe

1xMini-PCIe 扩展，支持wifi/BT模块;

1xM.2 B-Key 3042/3052带SIM卡支持4G/5G模块;

可选扩展1*PCIex16+1*PCI或1*PCIex16+1*PCIex4或2PCI

eSPI/LPC/SM BUS/I2C

1x4Pin SM Bus 接口, LPC 总线可扩展 TPM加密模块、串口模块

显示

Interface

三显接口 VGA、DVI-D、HDMI

存储

SATA/M.2/mSATA

2x SATA3.0, SATA接口(支持 Raid0,1),

1x mSATA,

1xM.2 2242/2280 SATA/nVME SSD

音频

Audio IC

Realtek ALC897

Audio Interface

1xMic-in, 1xLine-out, 1xAudio-Out

以太网

LAN IC

1x i219LM, 3xi210AT

 Interface

4xRJ45

电源

Power Input

12V to 30V, DC-in

Power Interface

2Pin凤凰端子输入

备用电源开关接线端子

其它

Watchdog Timer

1 to 255 sec./min. per step

物理参数

Dimensions

257mm(W)×191mm(D)×134mm(H)

Weight

净重4.64KG

Mounting

桌面式、壁挂式

工作环境

Operating Temp.

当使用常温内存和存储时：0~45℃,

当使用宽温内存和存储时：-10~60℃

Storage Temp.

-40~85℃

Humidity

10%~80% Humidity, non-condensing

Shock

With SSD: 15G, IEC 60068-2-27, half sine, 11ms duration

Vibration

With SSD:2Grms, IEC 60068-2-64, random，5~500Hz，1 hr/axis

JEC-2702-Z390-2P

Z390

3

4

8

6(upto10)

2SATA3.0, 1mSATA,

1M.2

1

0

2

JEC-2702-Z390-1E1P

Z390

3

4

8

6(upto10)

2SATA3.0, 1mSATA,

1M.2

1

1

1

JEC-2702-Z390-2E

Z390

3

4

8

6(upto10)

2SATA3.0, 1mSATA,

1M.2

1

2

0

JEC-2702

JEC-2702准系统

1

300600000184

电源适配器,180W,100V～240V AC Input,19.5V,9.23A,2Pin凤凰端子头

1

301800000463

电源线,1.5m

1

301800000673

SATA cable

1

301700001618

凤凰端子头,1*10Pin

2

NA

螺丝包

1

302300003113

壁挂条

2

302300003114

侧挂条

2

100100000286

MIO-LPC4COM,V1.0，LPC扩展4个RS232串口模块

100100000287

MIO-LPC4RS485,V0.2，LPC扩展4个RS422/485串口模块

200200000349

LPC-TPM,V0.1(SLB9665TT2.0).LPC扩展TPM模块

200200000013

E2P-1E1P, 1PCIex16+1PCI扩展卡

200200006280

E2P-2P，2PCI扩展卡

200200000139

JW-A1416  (X16+X4)， 1PCIex16+1PCIex4扩展卡
