芯片组

Intel® W580芯片组

内存

4 ×288PIN DDR4-UDI MM内存插槽, 单根 32GB最大支持 128GB

依据所配 CPU支持内存规格DDR4-2133/2400/2666/2933/3200

支持ECC内存

显示控制器

Intel CPU集成显示控制器(依据所配CPU不同)

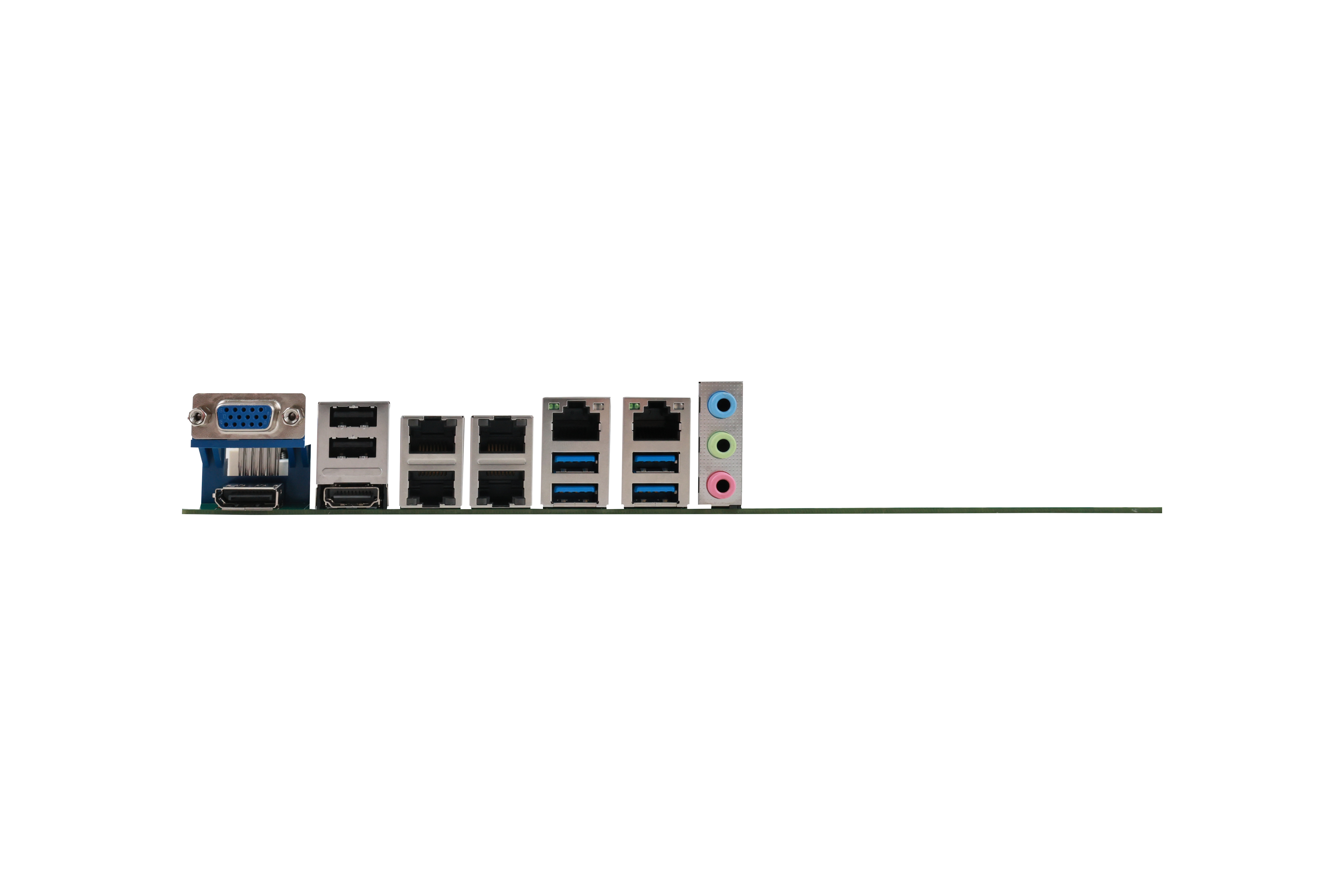

显示接口

显示输出VGA+DP+HDMI,支持三显模式

VGA支持1920*1080@60Hz；HDMI1.4支持3840*2160@30Hz；DP支持5120*2160@60Hz

存储

4个 SATA3.0支持 SATA Raid 0/1/5/10

1个M.2 Key-M 2280支持nVME x4 SSD ，1个M.2 Key-M 2242/2280支持SATA协议SSD

音频

后 IO 支持 MIC-In, Speaker-Out, Line-In三孔音频 ，板内预留前面板音频插针F_Audio

网络

6 网 口 ， LAN1: i219LM , LAN2~6: i210AT

LAN1 i219LM支持WOL, PXE, vPro

USB

后IO 4个 USB3.0 Type A，2个 USB2.0 Type A ;

2个板内USB3.0 Type A,  6  个板内USB2.0采用2.54mm插针

并 口

  1个LPT打印口

串口

6 串口 ，COM1&2 支持 RS232/485 ，COM3-COM6支持RS232(可选)

键盘鼠标接口

预留PS/2 键盘和鼠标接口板内插针

数字I/O

不支持

eSPI

不支持

TPM接口

无板载加密芯片

电源

ATX电源供电 ，支持ATX/AT开关机模式 ，支持远程控制面板接口

扩展总线

2个PCIe4.0/30 x16插槽(x8信号) ，1个PCIe4.0 x4插槽(仅11代CPU支持）

1个PCIe3.0 x8插槽(x4信号) ，1个PCIe3.0 x4插槽

2个标准 PCI 插槽(32bit)

工作温度和湿度要求

温度范围0℃ ~ 60℃ ,  相对湿度0%～90%,无凝结 大气压85~105kPa

非工作温度和湿度要求

温度-40℃ ~ 85℃；相对湿度0%～90%,无凝结 ，大气压85~105kPa

Watch Dog

255级可编程秒/分 ，支持超时中断或系统复位

BIOS

AMI UEFI BIOS ，支持一键还原OS

操作系统

Win10 x64 ，Win11 x64 ，Linux（ Ubuntu22.04）

PCB尺寸（ LxW）

305mm X 244mm
